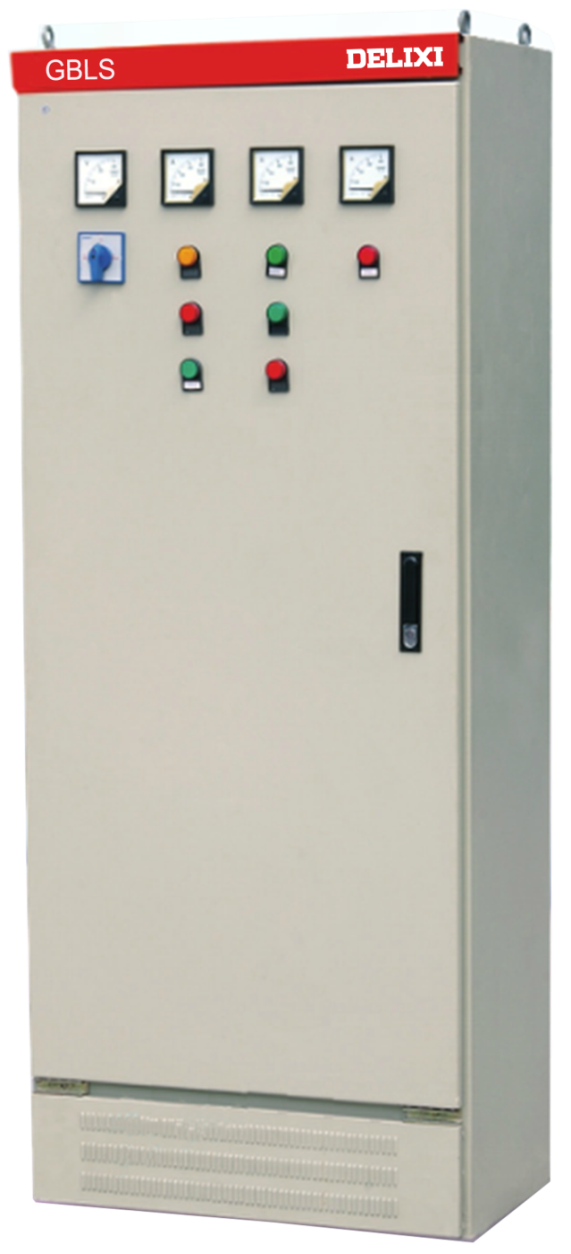

GBLS雙電源配電柜

概述

GBLS型雙電源配電柜主要由控制元件及斷路器組成，可以手動或自動控制的通斷進行送電。結構簡單操作方便，操作人員容易掌握使用方法。其功能能滿足各類用戶的需求，開關柜可應用于發電機組進行通斷電用，也可以用于其它的配電設備。適用于發電廠及工礦企業中，在交流電壓500伏及以下的三相四線系統作動力配電之用。GBLS型動力配電箱系戶內裝置墻安裝，屏前檢修。

型號及含義

使用條件

1、環境溫度：最高溫度＋40 ℃；最低溫度-10℃；日平均溫度不大于+35 ℃；
2、相對濕度：40℃時不高于50％，20℃時不高于90％；
3、最大海拔高度：2000米；
4、地震烈度不超過5度；
5、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

技術特點

對電力中斷要求較嚴的電力系統，就應該使用市電 / 發電機組自動切換系統。GBLS型雙電源動力配電柜可以實現兩路電源的全自動轉換，即當主電源停電或發生故障時，備用電源自動投入主電源恢復正常時，又自動恢復到到主電源供電。原供應系統若為市電 , 當市電停電或三相缺相、欠壓時 , 自動切換系統立即自動啟動發電機組 , 發電機啟動運行后，電壓頻率正常后負載供電，當市電恢復正常后自動切換到市電供電，延時停發電機組。原供應系統若為發電機組 , 當發電機組遇故障停機時，自動切換系統立即切斷發電機組供電并自動轉換到市電供電。從而實現供電系統的快速恢復和無人值守功能。從而維持正常的電力供給。

主要技術參數
