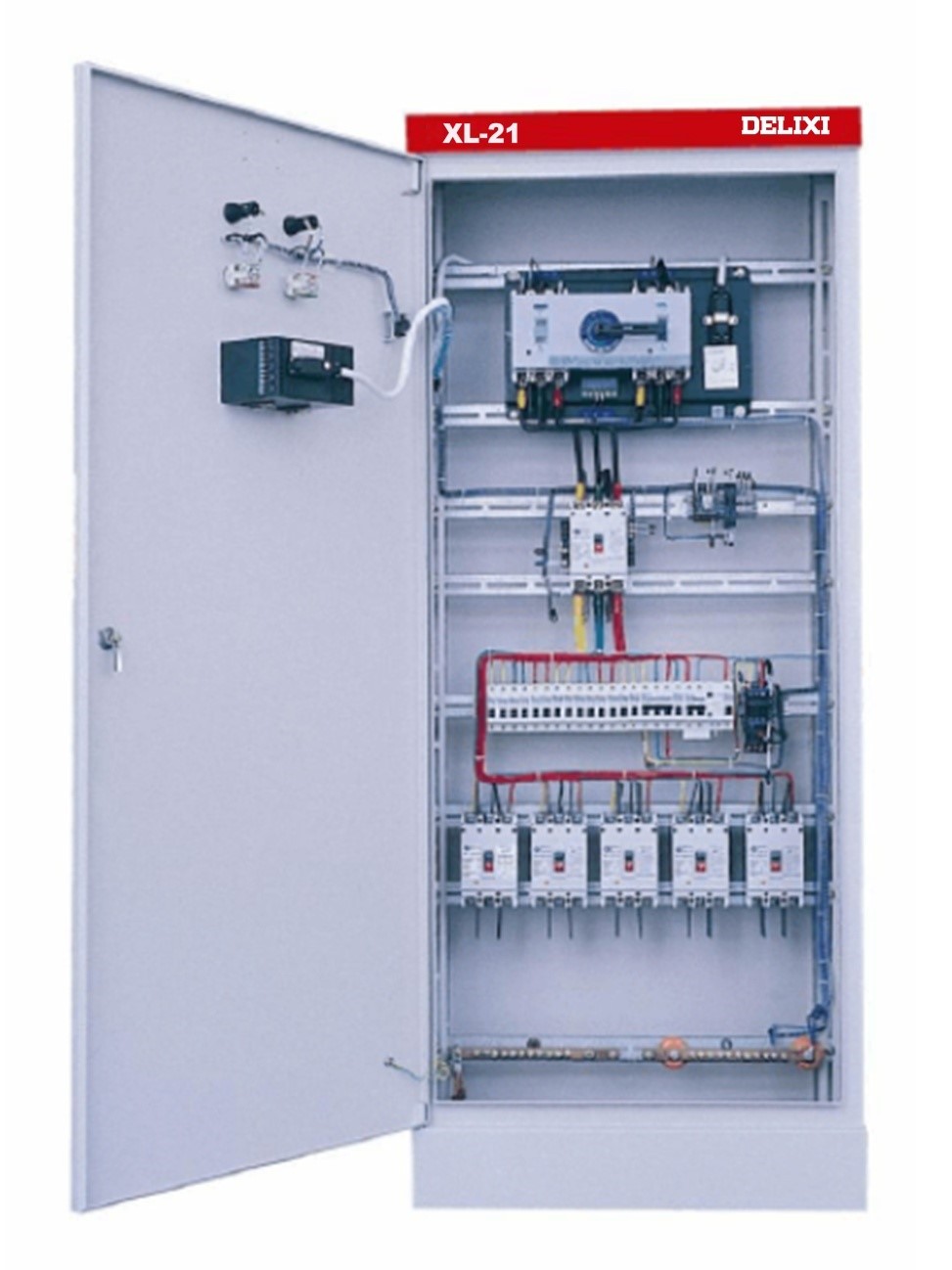

XL-21動力配電箱
概述XL-21系列動力配電箱是目前低壓配電系統廣泛使用的動力控制配電設備之一，由于其易于安裝、使用靈活、維護簡便、經濟型和豪華型可供選擇，以滿足用戶需要。用于交流50Hz，額定工作電壓380V，額定電流630A及以下的電力系統中，作為動力配電、照明配
概述
XL-21系列動力配電箱是目前低壓配電系統廣泛使用的動力控制配電設備之一，由于其易于安裝、使用靈活、維護簡便、經濟型和豪華型可供選擇，以滿足用戶需要。用于交流50Hz，額定工作電壓380V，額定電流630A及以下的電力系統中，作為動力配電、照明配電和動力控制等之用。電器元件的安裝方式為梁式或板式；系統方案組合 靈活、安裝簡便、通用性強，且易于維護及檢修，符合IEC 60439-1和GB 7251.1等標準要求。
型號及含義
使用環境條件
1.海拔高度不超過2000m。
2.環境溫度為-5℃～+40℃；24小時平均溫度不高于35℃。
3.相對濕度在40℃時不大于50%，在20℃允許為90%，但應考慮到由于溫度的變化偶然產生的凝露。
4.無導電塵埃及化學腐蝕性氣體，無火災、爆炸危險、無劇烈震動。
主要技術參數
項目 | 單位 | 技術參數 | ||
額定工作電壓 | 主電路 | V | 220、380 | |
輔助電路 | 交流：220、380； 直流：110、220 | |||
主電路額定絕緣電壓 | V | 500 | ||
主電路額定電流 |
A | 100-500 | ||
主要電器設備電流
| 斷路器 | 63、100、200、400、630 | ||
熔斷器式開關 | 200、400、600 | |||
接觸器 | 10、16、25、63、100、150、200 | |||
外殼防護等級 | IP3X | |||
a上述電流等級是指電器設備的額定電流，由于本配電箱是封閉型結構，在選用上述設備時，應根據所使用回路的容量、數量及工作制等具體情況做適應的考慮。 | ||||
