概述

GBL型動力配電柜適用于發電廠及工礦企業中，在交流電壓500伏及以下的三相四線系統作動力配電之用。GBL型動力配電箱系戶內裝置墻安裝，屏前檢修。

型號及含義

使用條件

1、環境溫度：最高溫度＋40 ℃；最低溫度-10℃；日平均溫度不大于+35 ℃；
2、相對濕度：40℃時不高于50％，20℃時不高于90％；
3、最大海拔高度：2000米；
4、地震烈度不超過5度；
5、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

技術特點

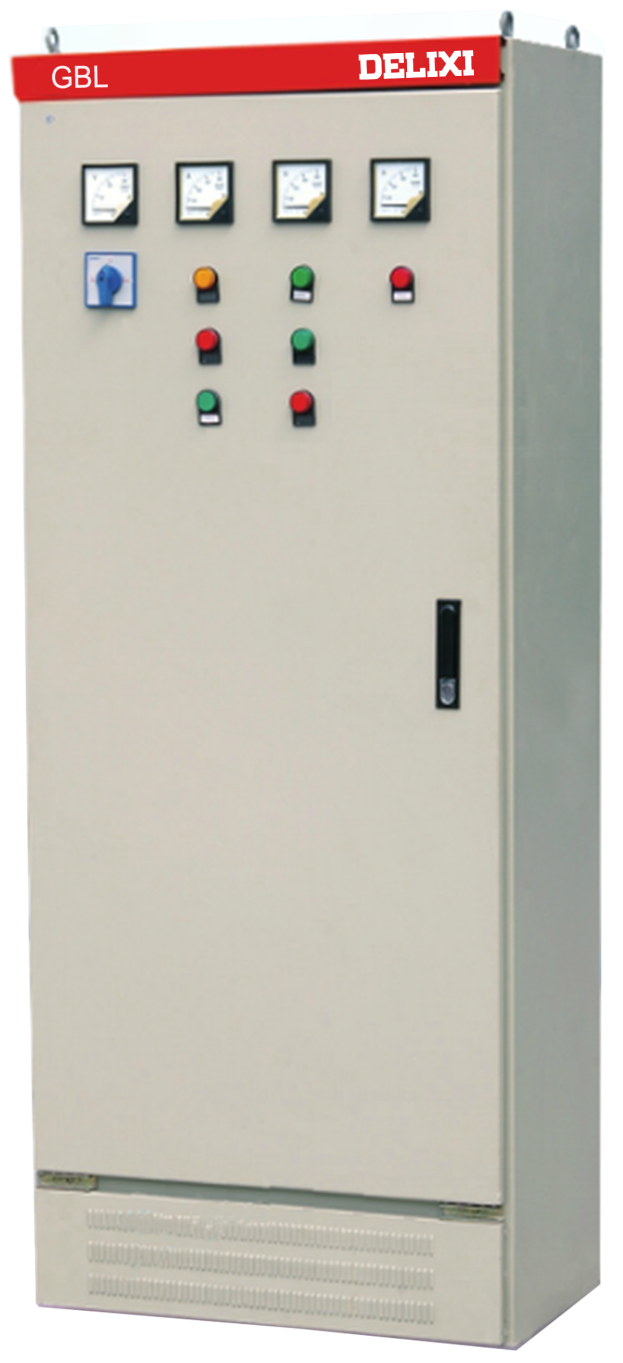

GBL型動力配電柜系封閉式，外殼用鋼板變制而成，刀開關操作手柄裝于前右柱上部，可以作為切換電源之用。配電箱前面裝有一只電壓表，指示母線的電壓。配電箱前面有門，門打開后配電箱內全部設備敞露、便于檢修維護。本配電箱用用國內自行設計的型組件，具有結構緊湊，檢修方便，線路方案可以靈活組合等特點。配電箱除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸器和熱繼電器，箱前門可裝操作按鈕和指示燈。

主要技術參數
