概述

本裝置主要針對功率因數低下、有諧波污染的低壓系統，進行諧波抑制和無功補償。裝置可根據負載特性及變化情況，選用不同的結構形式和投切開關自動跟蹤負載變化，實時響應在濾除諧波的同時可使系統功率因數時刻保持在最佳狀態。適用于各種工況中，特別適用于突變負荷，如電焊機、注塑機、軋機、空壓機等的無功功率快速補償。

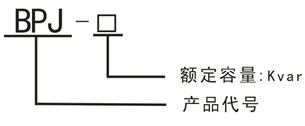

型號及含義

使用條件

1、環境溫度：最高溫度＋40 ℃；最低溫度-10℃；

2、相對濕度：40℃時不高于50％，20℃時不高于90％；
3、最大海拔高度：2000米；
4、地震烈度不超過5度；
5、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

技術特點

1、智能化：可自動分析、計算出系統電壓、電流、有功功率、無功功率、功率因數等電量參數，并根據要求適時自動投切；

2、濾波效率高：諧振式濾波補償裝置可用于濾除5、7、11、13等各次特征諧波，諧波濾除率可達75%以上；

3、速度快：采用先進的計算分析方法，可編程投切策略及參數設置，其中可控硅采用過零投切，最快響應時間可真正小于20ms，投切無震蕩；

精度高：可采用等步長和變步長的不同分組方案，使系統功率因數始終處于目標范圍內；

4、運行可靠性高、運行費用低。

主要技術參數
